110KV电缆附件基本知识概述

引言

电缆附件是电力系统中不可或缺的关键组件，特别是对于高压输电线路而言。110KV作为中高压等级的代表，其电缆附件的性能直接关系到整个电网的安全、稳定与效率。本文旨在系统介绍110KV电缆附件的基本概念、主要类型、核心功能及选型安装要点，为相关从业人员提供一份清晰的知识框架。

一、电缆附件的定义与重要性

电缆附件，是指安装在电缆线路两端或中间，用以实现电缆的终端连接、中间接续、绝缘恢复、密封保护以及应力控制等功能的系列装置总称。对于110KV电压等级，由于电场强度高、运行环境复杂，附件的作用尤为关键。其主要功能包括：

1. 电气连接：确保电缆导体与设备（如变压器、开关柜）或另一段电缆之间可靠、低电阻的连接。
2. 绝缘恢复与加强：在电缆被切断或接续的部位，重建并维持与本体电缆相匹配甚至更强的绝缘水平，以承受长期工作电压和瞬时过电压。
3. 电场控制（应力控制）：这是高压电缆附件的核心。电缆终端和接头处的电场分布会因结构突变而高度集中，附件通过采用应力锥、应力管或非线性材料等手段，均匀化电场分布，防止局部放电和绝缘击穿。
4. 密封与保护：提供可靠的径向和纵向密封，防止外界水分、潮气侵入电缆绝缘，并抵御化学腐蚀、机械损伤及环境影响。

二、110KV电缆附件的主要类型

根据安装位置和功能，110KV电缆附件主要分为两大类：

1. 电缆终端

安装在电缆线路的末端，使电缆与其他电气设备（如架空线、变压器、GIS开关设备）相连接。

• 户外终端：用于暴露在大气环境中，必须具备优异的耐候性、抗紫外线、防污闪和雨闪能力。通常为瓷套或复合套管结构，内部填充绝缘油或硅脂。
• 户内终端：用于相对洁净、受控的室内环境，结构相对轻巧，常用环氧树脂套管或干式设计。
• GIS终端（气体绝缘终端）：直接连接到气体绝缘金属封闭开关设备（GIS），将电缆引入充有SF6气体的密封仓体内，结构紧凑，可靠性高。

2. 电缆接头

用于连接两段电缆，以延长线路长度。

• 直通接头：在同一直线上连接两根电缆，恢复线路的电气连续性和绝缘完整性。
• 绝缘接头：在连接电缆的实现金属护套/屏蔽层的电气隔离，常用于交叉互联接地系统和限制护套环流。
• 过渡接头：用于连接不同绝缘材料（如XLPE与油纸绝缘）或不同截面的电缆。

三、关键技术要求与材料

110KV附件必须满足严格的技术标准：
- 电气性能：长期耐受工频电压、雷电冲击电压和操作冲击电压；局部放电量极低（通常要求≤5pC）。
- 热性能：载流能力与电缆本体匹配，运行温度下性能稳定，热循环后密封与界面不失效。
- 机械性能：具备足够的机械强度，能承受安装、运行中的拉伸、扭转和振动。
- 环境耐受性：耐候、耐化学腐蚀、耐潮湿、耐高低温（-40℃至+50℃或更宽范围）。

常用材料包括：交联聚乙烯（XLPE）作为主绝缘的电缆，其附件核心通常采用预制式结构，即应力锥、绝缘体等在工厂预制成型，现场套装。关键材料有：

• 乙丙橡胶（EPDM）或硅橡胶：用于预制式应力锥和户外终端外绝缘，弹性好，憎水性强。

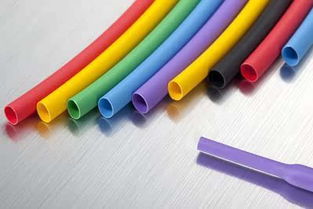

• 热缩/冷缩材料：提供绝缘、密封和机械保护，冷缩管依靠弹性记忆收缩，无需加热，安装便捷。
• 环氧树脂：用于浇注式接头或终端壳体，密封性好，机械强度高。
• 导电/半导电材料：用于界面处的屏蔽和应力控制。

四、选型、安装与维护要点

1. 选型原则：必须与电缆的电压等级、绝缘类型（如XLPE）、截面、金属护套结构及使用环境（户内/户外/GIS）完全匹配。优先选择技术成熟、经过型式试验认证的产品。
2. 安装关键：附件安装是“手艺活”，其质量直接决定寿命。核心在于：

• 环境控制：应在清洁、干燥、无尘的环境下进行，湿度要求严格（通常相对湿度≤70%）。

• 工艺精准：电缆剥切尺寸精确，表面处理光滑无瑕（打磨、清洁、涂硅脂等），确保各部件（尤其是应力锥与电缆绝缘界面）紧密贴合，无气隙。

• 密封可靠：所有密封部位处理到位，防止潮气侵入路径。

• 严格遵循制造商提供的安装说明书和工艺规范。

1. 运维与检测：定期进行红外测温，检查有无异常发热；对附件进行局部放电检测和介质损耗因数监测，及早发现绝缘缺陷；检查外绝缘有无破损、污秽、漏油（脂）等现象。

##

110KV电缆附件是高压电缆线路的“咽喉要道”，其技术含量高，对安装工艺要求极其苛刻。深入理解其基本原理、类型和关键技术，并严格执行选型、安装与维护规程，是保障110KV及以上电压等级电缆线路长期安全稳定运行的根本。随着材料科学与工艺技术的进步，预制化、集成化、智能化将成为未来高压电缆附件发展的重要方向。
